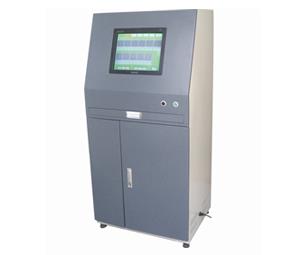

TS230A型 電腦套色系統 |
單元控制器(內嵌式) |
光電眼 | 編碼器 |
特點:
采用高性能微處理器組成的控制系統,具有極高的實時性和穩定性。
主機17寸液晶屏,清晰直觀。鍵盤鼠標操作,方便快捷。
各印刷單元配備獨立內嵌式單元控制器,誤差和補償值液晶動態顯示,美觀高檔。
可直觀顯示印刷畫面的色標波形。
每幅套色偏差預測分析修正。
色標自動尋址功能(順、逆序色標均可適用)。
根據印刷套色偏差迅速設置最適當的修正量(修正量連續可調,并可反復修正)。
標準配置高速響應LED型光電掃描器。
現場手自動操作模式轉換。
適應色標縱向和橫向排列設置,實現縱向和橫向色標跟蹤套準控制。
每幅套色偏差超出套色精度要求值報警提示。
使用二維曲線圖直觀顯示各單元套色偏差的變化情況。
支持雙收雙放印刷控制。
系統具備自診斷功能。
規格性能:
檢測精度:縱向:-0.01mm~+0.01mm
適用印刷速度:5~500米/分
適用版輥周長:250mm~1250mm
修正速度:縱向:標準1.0毫米/秒
補償范圍:-2.00mm~+2.00mm
誤差報警范圍:-0.50mm~+0.50mm
供電電源:AC 220V 50HZ 800W
適應環境:溫度:-10℃~+50℃
濕度:20~80%(不結露)
